SVAŘOVACÍ ZAŘÍZENÍ PRO KONDENZÁTOROVÉ
PŘIVAŘOVÁNÍ SVORNÍKŮ CDMi 2402, 3202

svářečky

Výkonové jednotky HBS pro automatizaci

TYP

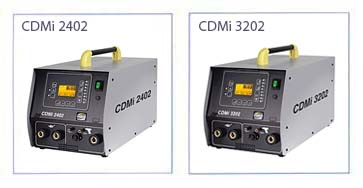

CDMi 2402 CDMi 3202
Svařovací rozsah:
M3-M8 (M10)
Ø 2-8 (10) mm
M3-M10
Ø 2-10 mm
Svař. materiál : Ocel (legovaná i nelegovaná), hliník, mosaz.
Frekvence přivařování:
M3 = 40 svorníků/min. (Při napětí 60 V)
M8 = 21 svorníků/min. (Při napětí 170 V)
(M10 = 17 svorníků/min. (Při napětí 210 V))
M3 = 43 svorníků/min. (Při napětí 50 V)
M8 = 25 svorníků/min. (Při napětí 140 V)
(M10 = 18 svorníků/min. (Při napětí 200 V))
Kapacita: 99 000 µF / 33 000 µF* 132 000 µF / 66 000 µF*
Svařovací čas: 1-3 ms
Svařovací energie: 2 400 Ws / 800 Ws * 3 200 Ws / 1 600 Ws*
Nabíjecí napětí: 50-220 V (plynulá regulace)
Připojení: 230/115 V, 50/60 Hz, 10 A
Chlazení: F (teplota kontrolovaná větrákem)
Krytí: IP 21
Zdroj energie: Kondenzátory
Rozměry D x Š x V [mm]: 570 x 285 x 290
(bez držadla)
570 x 285 x 290
(bez držadla)
Hmotnost: 26 kg 27 kg
Objednací číslo:
92-10-22412B (Automatizace)
92-10-23212B (Automatizace)
*Přepnutím výkonu kondenzátorů.

Invertor/kondenzátorový systém nabíjení = výrazně rychlejší a efektivnější přivařování při současně menším „oteplení“ zařízení = větší spolehlivost provozu.

Prioritní určení pro automatizaci svorníkového přivařování. Precizní provedení mechanických částí i elektroniky. Mikroprocesorově řízený = velmi stabilní, proces svařování, vysoký komfort obsluhy a bezpečnostní standard. Integrovaný síťový filtr - možnost použití při kolísajících hodnotách 230V síťového napětí -25% až +20% .Vysoce spolehlivé a odolné připojení pomocí průmyslových vícepólových konektorů s kovovým krytem. Mikroprocesorové řízení - automatický funkční test výkonové jednotky po zapnutí zařízení; kontrola všech interních funkcí zařízení, přezkoušení a kontrola přivařovací pistole nebo svařovací hlavy – test zdvihu a doby zdvihu, indikace chyby na displeji s vyznačením příčiny. Protokolované naformátování kondenzátorů při výrobě i schopnost jejich samonaformátování při dlouhodobější výrobní přestávce (provede se automaticky při prvním zapnutí po odstávce), a dále pružné uložení kondenzátorů odolné nárazu = vysoká životnost kondenzátorů, min. 20 let! Termicky spínaný chladící ventilační systém v kombinaci s invertorovým systémem nabíjení = minimální znečištění zařízení kovovým prachem, vysoká spolehlivost provozu. Přesné ochlazování výkonových elektronických prvků.

Nastavení svařovacích parametrů:

Grafický LCD displej = přehledné zobrazení a ovládání. Regulace výkonu ve voltech (V) i podle nabíjecí energie (Ws). Knihovna přednastavených svařovacích parametrů pro různé rozměry svorníků i kombinace se základními materiály. Možnost uložení 15 svařovacích programů do paměti, v každém programu možnost nastavení specifických podmínek (napětí, energie, CP hodnoty, nastavení automatizace) a jejich jednoduché přenastavení. Ovládací menu volitelné v různých jazycích. Napojení na PC nebo na CNC řídící systém přes standardní rozhraní RS232. Možnost specifického nastavení zákazníkem (počet proběhlých svarů, označení, datum, čas, přenosová datová rychlost aj.)

Kontrola průběhu svařovacího procesu:

Elektronická kontrola přivařování svorníků CP = evidence a vyhodnocování parametrů svařovacího procesu pomocí CP hodnot; po každém provedeném svaru proběhne porovnání aktuální a referenční CP hodnoty; po stupních volitelné mezní hodnoty (toleranční rozsahy). Možnost hodnocení každého provedeného svaru s důsledkem automatického zastavení zařízení nebo jen nahlášení možné chyby přivaření svorníku. Data o všech provedených svarech jsou zaznamenávána v paměti a lze je zkopírovat nebo vytisknout připojením na PC.

Zvláštnosti

CDMi 2402

Přepínání kapacity na 33.000 µF nebo 99.000 µF; možnost zvýšení frekvence svařování o 30 % pomocí 3. stupně.

CDMi 3202

Zvláště vhodné pro svorníky M10 a problematické povrchy výrobků; přepínání kapacity na 66.000 µF nebo 132.000 µF; možnost zvýšení frekvence svařování o 30 % pomocí 3. stupně.

Připojované pistole a svařovací hlavy

Ruční pistole C 08, CA 08

Ruční pistole s automatickým podáváním PAH-1

Automatické přivařovací hlavy KAH-412, KAH-412 LA
