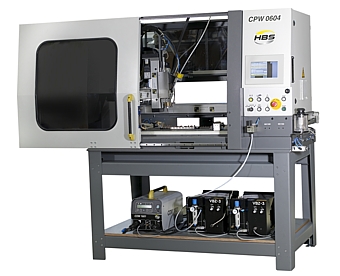

CPW 0604 - CNC přivařovací centrum

Kompaktní svařovací CNC centrum pro všechny metody přivařování. S jednoduchým programováním a obsluhou.
Optimální pro dosažení vysoké produktivity a kvality přivařování.

Pracovní oblast	600 x 420 x 120 mm (Kompletní pracovní oblast pro jednu svařovací hlavu)
T-upínací pracovní deska	800 x 490 mm
Svařovací rozsah	M3 - M8, Ø 3 - 8 mm (Ø 10/12/12,7 pouze s úpravou)
Délka svorníků	8 - 40 mm (ostatní délky na vyžádání)
Svařovací rychlost	Do 30 svorníků/min (podle výkonnosti zdroje, velikosti svorníků a pozice svorníků)
Rychlost pojezdů	25 m/min (X-Y) 20 m/min (Z)
Podávání svorníků	Automatické podávání (pro 3 rozdílné délky svorníků) (není součástní dodávky)
Přesnost navařování svorníků	± 0,2 mm
Opakovaná přesnost pozicování	± 0,05 mm
Svařovací hlava	KAH 412 Případně KAH 412 LA (mechanické vyrovnávání výšky zdvihu), KAH 412 (elektronické vyrovnávání výšky zdvihu a vysunutí) (není součástí základní dodávky)
Max. počet svařovacích hlav	1
Připojení	Síť 400 V, 16 A, 50 Hz pneumatické: 6 bar min./10 bar max./min. přívod vnitř. Ø 6 mm
Motorická Z-osa	Z = 0 - 120 mm (volně programovatelná prostřednictvím servo pohonu)
Rozměry LxBxH	1600 mm x 950 mm x 1900 mm
Hmotnost	cca 640 kg
Objednací číslo	88-19-644

Technická data - PC zařízení:

	CPW 0604
Pracovní oblast:	600 x 400 mm
Svařovací rychlost	Do 30 svorníků / min
Rychlost pojezdů	Do 25 m/min
Podávání svorníků	automatické
Svařovací hlava	KAH 412
