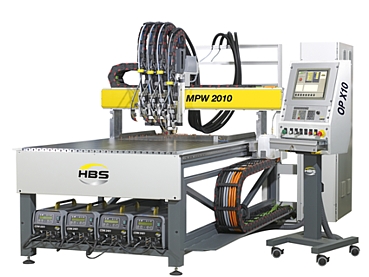

MPW 1010/2010 - CNC přivařovací centrum

MPW 1010/2010
Pracovní oblast 1.250 x 1.050 mm (MPW 1010);
1.250 x 2.250 mm (MPW 2010);
(Kompletní pracovní oblast až pro 3 svařovací hlavy)
Rozsah svařování M3 - M8, Ø 3 - 8 mm
(Ø 10/12/12,7 mm pouze s úpravou)
Délka svorníků 8 - 40 mm (ostatní délky na vyžádání)
Svařovací rychlost Do 40 svorníků/min (podle výkonosti zdroje, velikosti a pozice svorníků)
Rychlost pojezdů do 60 m/min
Podávání svorníků Automatické podávání (do 3 různých délek pro každou svařovací hlavu)
Přesnost navařování svorníků ± 0,15 u oceli a ± 0,2 mm u hliníku (u daného dílu a geometrie)
Opakovaná přesnost pozicování ± 0,05 mm
Svařovací hlavy KAH 412,
případně KAH 412 LA (mechanické délkové vyrovnávání - výška zdvihu)
Max. počet svařovacích hlav 4 (až 3 délky svorníků pro každou svařovací hlavu)
Připojení Síť 400 V, 16 A (32 A), 50 Hz
Pneumatické: 6 bar min./10 bar max./min. přívod vnitř. Ø 6 mm
Motorická Z-osa Z = 0 - 115 mm (volně programovatelná prostřednictvím servopohonu)
Rozměry LxBxH 2.300 x 2.350 x 2.200 mm
(MPW 1010);
3.500 x 2.350 x 2.200 mm
(MPW 2010)
Objednací číslo Označení zakázky
  • nejvyšší stupeň automatizace
  • velmi vysoká produktivita
  • až 3 přivařovací hlavy
  • motorická osa Z
  • dlouhá doba pracovního taktu
  • vysoký pracovní dosah
  • plně automatizovaný průběh svařovacího programu
  • optimální a kvalitní přivařování



MPW série
 MPW 1010 MPW 2010
Pracovní oblast:
1 250 x 1 050 mm
1 250 x 2 250 mm
Svařovací rychlost
Do 40 svorníků / min
Rychlost pojezdů
Do 60 m/min
Podávání svorníků
automatické
Max. počet svař. hlav
4 (možné až do 3 délek svorníků pro hlavu)
