SVAŘOVACÍ ZAŘÍZENÍ PRO TRANSFORMÁTOROVÉ

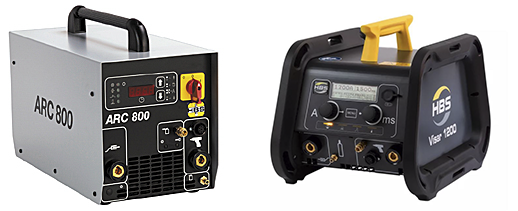

PŘIVAŘOVÁNÍ SVORNÍKŮ ARC 500, 800

svářečka

Technická data výkonnové jednotky HBS

TYP
ARC 500 ARC 800
Plyn/Automatika Ne / Ne Ano / v OPCI
Svařovací rozsah:
M3-MR10,
Ø 2-8 mm
M3-MR12,
Ø 2-10 mm
Svař. materiál: Ocel (legovaná i nelegovaná)
Frekvence přivařování:
8 až 35 svorníků /minutu podle použití a průměru svorníků
Svařovací proud: 500 A 800 A
Svařovací čas: 5-350 ms 5-1000 ms
Připojení: 400 V, 3 fáze, 32 A, 50/60 Hz
Jistění sítě: 35 AT
Krytí: IP 23
Zdroj proudu: Trafo/Usměrňovač
Rozměry D x Š x V [mm]: 470 x 230 x 220 (bez držadla)
Hmotnost: 31 kg 37 kg
Objednací číslo:
93-10-0401
93-10-0702

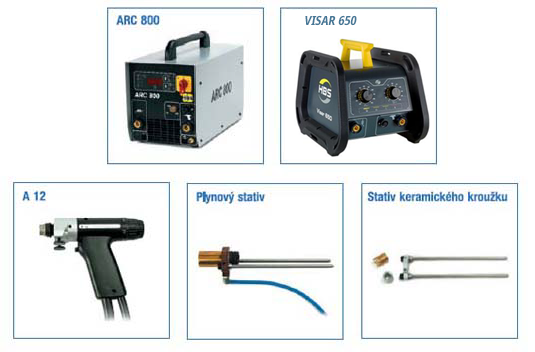

Přivařovací pistole HBS

TYP
A 12
Svařovací rozsah:
Ø 3-12 mm
Délka svorníků:
10-150 mm (standard)
Tvar svorníků:
Volitelný (případně se speciálním držákem svorníků)
Vyrovnání délky:
3 mm automaticky
Zdvih:
Rozsah nastavení 3 mm s aretací nastavení
Síla pružiny:
Nastavitelná
Svařovací kabel:
5 m
Hmotnost:
0,8 kg (bez kabelu)
Objednací číslo:
93-20-270 Pistole včetně vodícího kroužku stativu
Objednací číslo:
93-40-021 Plynový stativ kompletní
Objednací číslo:
93-40-022 Stativ pro keramický kroužek kompletní

Přístroje pro přivařování svorníků s většími průměry na dotaz

Popis

  • Nejmodernější technika pro velký rozsah přivařování
  • Pro svorníky podle ČSN ČN ISO 13918 a speciální přivařovací prvky
  • Pro svařování s keramickým kroužkem nebo v ochranné atmosféře plynu
  • Ovládání přes fóliovou klávesnici a dispej, digitální zobrazení svařovacího času v milisekundách
  • Provedení s modulem pro ochrannou atmosféru ARC 800 (standardně)
  • Možnost rozšíření na automatický režim (ARC 800)
  • Cílený přívod chladícího vzduchu k transformátoru a na ochranu elektronických součástek před znečištěním,
    venitlátor řízený v závislosti na teplotě
  • Bezpečnost zapojení, odpojení celého zařízení od proudu v případě závady výkonového obvodu
  • Integrovaný síťový filtr na ochranu proti přepětí
  • Galvanické oddělení mezi řízením a svařovacím vedením, zaručující vysokou funkční spolehlivost
  • Malé rozměry, nízká hmotnost, odolný kryt
  • V závislosti na jištění sítě je rovněž možný provoz z přípojky 16 A (ARC 500)

Přednosti

  • Vynikající jakost svarů
  • Vysoká spolehlivost chodu zařízení
  • Možnost dlouhé doby provozu bez přerušení
  • Velmi jednoduchá manipulace a nastavování
  • Možnost externího použití
  • Bezkonkurenční poměr ceny a výkonu
  • Testováno na podpětí i přepětí
